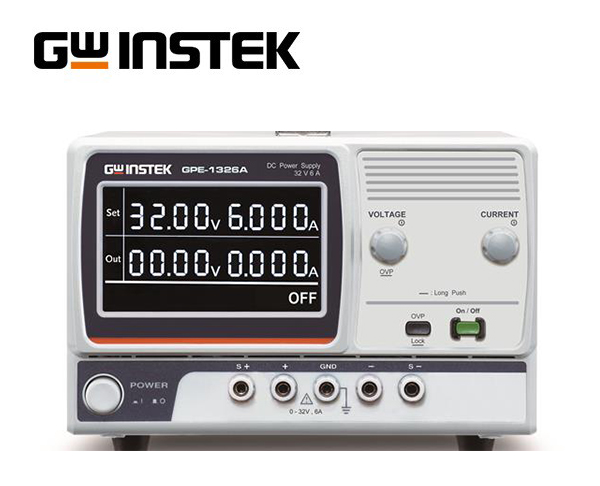

GWINSTEK固緯GPE-1326A,GPE-2323A,GPE-3323A,GPE-4323A新款直流穩壓電源 32V3A雙路輸出電源

○1/2/3/4 獨立隔離式輸出通道
○數字面板控制
○自動串聯/并聯追蹤功能
○高分辨率設定及量測分辨率10 mV / 1 mA
○CC/CV操作模式
○面板鎖定功能
○輸出On / Off功能
○簡易模擬控制On/Off接口
○散熱優化
○過電壓及過載等多重保護裝置
○4.3寸 LCD顯示屏

固緯電子推出 GPE-x323A 系列直流電源供應器，提供 GPE-1326A、2323A、3323A、4323A 四種機型，以適應不同測試需求。該系列在操作便利性與安全性方面進一步升級，使其更適合精密測試與長時間運行環境。

技術升級，更智能的操作體驗：GPE-x323A 采用 Encoder Switch 取代傳統 VR 旋鈕，提升精度與耐用性，并新增過電壓保護 (OVP) 設定，防止因電壓過大或錯誤設定損害設備。

獨立隔離輸出，靈活應用：提供 1/2/3/4 獨立隔離信道， 2信道以上的機種支持串聯/并聯追蹤功能，可適應高壓或大電流測試需求，減少通道間干擾，確保測試精度。

高分辨率，精準測試：量測分辨率提升至 10 mV / 1 mA，確保穩定輸出，并支持 CC/CV 模式切換，滿足不同測試環境需求，提升測試準確性。

安全保護，穩定可靠：內建 OVP、OCP、OTP 等多重保護機制，并具備面板鎖定功能，避免誤觸操作，提高測試安全性與可靠性。

便利操作，提升使用效率：搭載 4.3 寸LCD 顯示屏，清晰呈現測試數據，并提供模擬控制 On/Off 接口，讓測試更高效、安全。

散熱優化，確保長時間運行：改良散熱設計，提升散熱效率，降低過熱風險，使設備在長時間測試環境中依然穩定運行。

適用多種測試場景 GPE-x323A 適合電子研發、質量檢測、教學實驗室及生產測試，憑借高精度與安全性，為測試提供穩定解決方案。

	CH1	CH2	CH3	CH4	Total Power
GPE-1326A	32 V / 6 A				192 W
GPE-2323A	32 V / 3 A	32 V / 3 A			192 W
GPE-3323A	32 V / 3 A	32 V / 3 A	5 V / 5 A		217 W
GPE-4323A	32 V / 3 A	32 V / 3 A	5 V / 1 A	15 V / 1 A	212 W

SPECIFICATIONS
輸出額定值
CH1/CH2 獨立	0 V to 32 V / 0 A to 3 A
	0 V to 32 V / 0 A to 6 A (GPE-1326A)
CH1/CH2 串聯	0 V to 64 V / 0 A to 3 A
CH1/CH2 并聯	0 V to 32 V / 0 A to 6 A
CH3	5 V, 5 A (GPE-3323A)
	0 V to 5 V, 1 A (GPE-4323A)
CH4	0 V to 15 V, 1 A
定電壓操作
電壓調節率	≤ 0.01 % + 3 mV
負載調節率	≤ 0.01 % + 3 mV (rating current ≤ 3 A)
	≤ 0.02 % + 5 mV (rating current > 3 A)
漣波&噪聲	≤ 1 mVrms (5 Hz to1 MHz)
恢復時間	≤ 100 µs (50 % load change, minimum load 0.5 A)
溫度系數	≤ 300 ppm/°C
定電流操作
電流調節率	≤ 0.2 % + 3 mA
負載調節率	≤ 0.2 % + 3 mA
漣波&噪聲	≤ 3 mArms
跟蹤操作
Tracking Error	≤ 0.1 % + 10 mV of Master
	(No Load, with load add load regulation ≤100 mV)
Parallel Regulation	Line: ≤ 0.01 % + 3 mV
	Load: ≤ 0.01 % + 3 mV (rating current ≤ 3 A)
	Load: ≤ 0.02 % + 5 mV (rating current > 3 A)
Ripple & Noise	≤ 1 mVrms (5 Hz to 1 MHz)
Series Regulation	Line: ≤ 0.01 % + 5 mV
	Load: ≤ 100 mV
Ripple & Noise	≤ 2 mVrms (5 Hz to 1 MHz)
OVP
Range	CH1/CH2: OFF, ON (1 V to 36 V)
	CH3: OFF, ON (1 V to 6 V) (GPE-4323A)
	CH4: OFF, ON (1 V to 16 V) (GPE-4323A)
Resolution	1 V
Accuracy	≤ ±1 V
DISPLAY
LCD	4.3-inch single color LCD display
Ammeter	CH1/CH2: 3.200 A, full scale, 4 digits or 3 digits
	CH3: 1.000 A, full scale, 4 digits or 3 digits
	CH4: 1.000 A, full scale, 4 digits or 3 digits

	6.200 A full scale, 4 digits or 3 digits (GPE-1326A)
Current Resolution	1 mA or 10 mA
	2 mA or 10 mA (GPE-1326A)
Voltmeter	CH1/CH2: 32.00 V, full scale, 4 digits or 3 digits
	CH3: 5.00 V, full scale, 4 digits or 3 digits
	CH4: 15.00 V, full scale, 4 digits or 3 digits
Voltage Resolution	10 mV or 100 mV
ACCURACY
Setting/Readback Accuracy	Voltage: ± (0.1 % of reading + 30 mV) (4 digits)
	± (0.1 % of reading + 200 mV) (3 digits)
	Current: ± (0.3 % of reading + 6 mA) (4 digits)
	± (0.3 % of reading + 20 mA) (3 digits)
	(1326A) ± (0.3 % of reading + 10 mA) (4 digits)
	(1326A) ± (0.3 % of reading + 20mA) (3 digits)
CH3 ON THE GPE-3323A
Output	5 V ± 5 %, 5 A
Line	≤ 3 mV
Load	≤ 5 mV
Ripple & Noise	≤ 1 mVrms (5 Hz to 1 MHz)
OVP	5.5 V
INSULATION
Chassis and Terminal	20 M? or above (DC 500 V)
Chassis and AC Cord	30 M? or above (DC 500 V)
OPERATION ENVIRONMENT
Indoor Use, Altitude: ≤ 2000 m
Ambient Temperature: 0 °C to 40 °C
Relative Humidity: ≤ 80 %
Installation Category: II; Pollution Degree: 2
STORAGE ENVIRONMENT
Ambient Temperature: -10 °C to 70 °C
Relative Humidity: ≤ 70 %
POWER SOURCE
AC 100 V / 120 V / 220 V ± 10 %, 230 V + 10 %/-6 %, 50/60Hz
CONSUMPTION
550 VA / 420 W, MAX
DIMENSIONS
210 mm x 155 mm x 306 mm, (W x H x D)
WEIGHT
Approx. 7 kg
